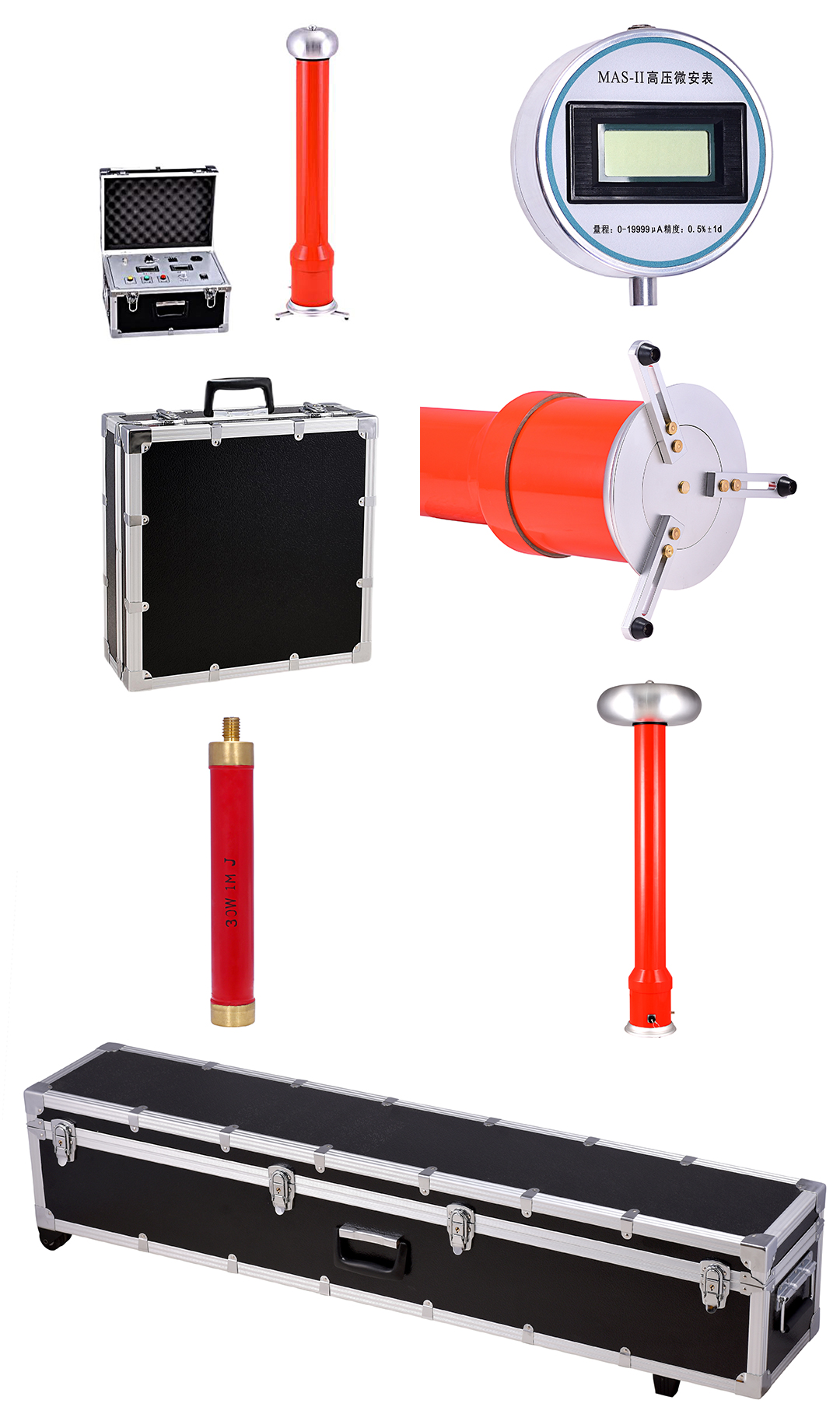

LXZGF直流高压发生器

LXZGF型直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
详细介绍

LXZGF型直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。


功能介绍

机箱采用国际通用型机箱,立卧两用。

采用中频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。

采用电压大反馈,输出电压稳定度高,纹波系数小≤1%。

全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数±0.2kV),电流误差±1%±1个字。

升压电位器零起升压,并附有电压刻度指示。

0.75UDC1mA功能按钮,方便氧化锌避雷器试验,精度1%读数±0.2kV。

过压保护采用拔码设定,一目了然,误差±1%。

倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。

折叠式撑脚,直径面积大,稳定性能好。

40kV一体化设计、高压拖地电缆引出,方便现场试验。

产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。


性能参数

       规格

技术参数

40/3

60/2

60/3

60/5

80/2

100/2

120/2

120/5

额定电压(kV)

40

60

60

60

80

100

120

120

额定电流(mA)

3

2

3

5

2

2

2

5

额定功率(W)

120

120

180

300

160

200

240

600

机箱重量(kg)

7

2

2

4.5

2

3

3

4.5

倍压重量(kg)

一体

2.5

3

3.8

2.5

4

4

4.5

倍压高度(mm)

一体

400

400

500

400

500

500

500

电压测量精度

数显表 ±(1.0%读数±2个字)

电流测量精度

数显表 ±(1.0%读数±2个字)

波纹系数

0.5%

电压稳定度

随机波动,电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用十分钟

最大充电电流为1.5倍额定电流

电源

单相交流50HZ  220V±10%

工作方式

间断使用


一次连续时间最长为30分钟

工作环境

温度:-10~40


相对湿度:室温为25℃时不大于85%(无凝露)


海拔高度:1500米以下

带电容

负荷能力

被试品电容量无限制


可用1.5倍的额定电流充电

结构特点

环氧玻璃钢电气绝缘倍压筒


空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC1mA单触按钮(精度≤1.0%)

最适合氧化锌避雷器试验


过压保护采用拨置,一目了然

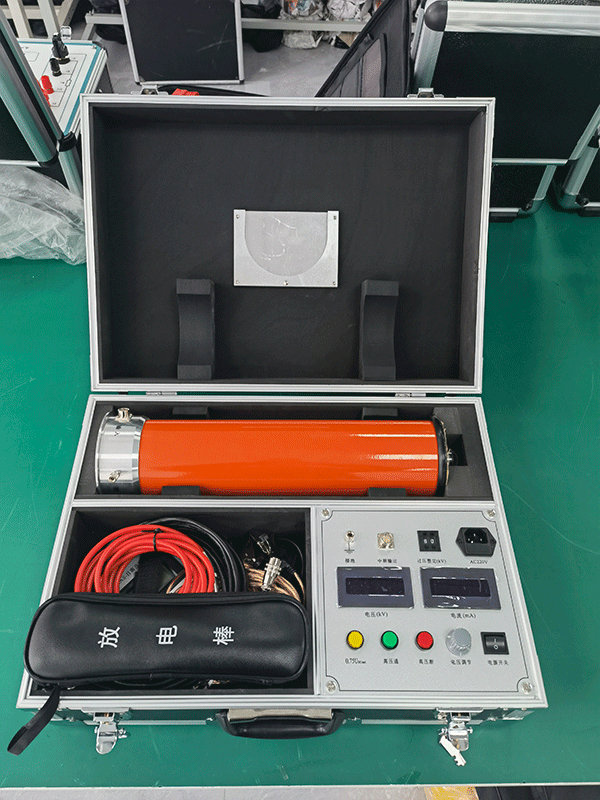

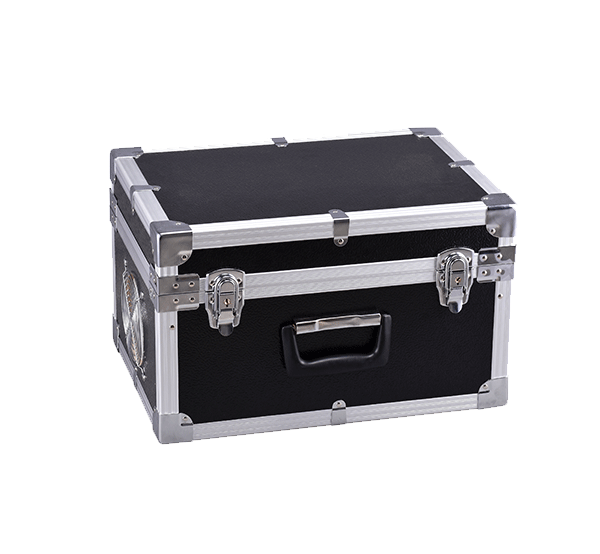

机箱倍压放置一个铝合金箱,整机一手可提
